AQ系列微機繼電保護測試儀

產品中心 > AQ系列微機繼電保護測試儀 > AQ系列微機繼電保護測試儀

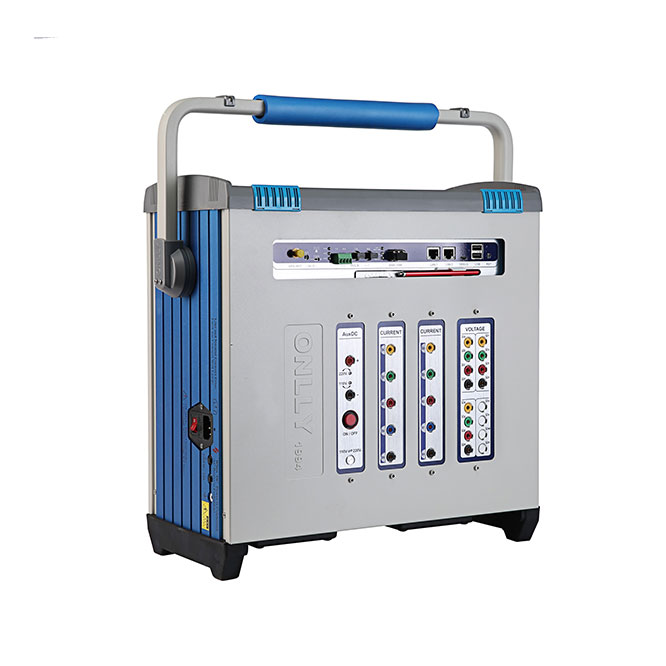

AQ系列微機繼電保護測試儀

主要硬件配置:

●最高九相電壓、九相電流、輔助直流電壓、八對開入量、四對快速開出量、兩對通用開出量

功能特點:

軟件測試功能豐富,能夠對電壓、電流、頻率、中間、時間、阻抗、差動等各種繼電器和線路保護、母線保護、變壓器保護、發變組保護等各種微機保護裝置進行測試。

內嵌工控機,10.4英寸觸摸屏,支持脫機操作,體積小巧,便于攜帶;

最高支持支持18D/A,9U+9I同時任意輸出方式,所有電壓、電流相均可同時帶載輸出;

(可選)支持高達50次諧波輸出,可同時疊加間次諧波,方便測試高壓直流濾波器等保護裝置;

●USB接口功能更加完善,支持外接鼠標、鍵盤,識別U盤等,滿足多種需求;

采用雙網口,自動測試不需外接交換機,現場操作更方便;

●脫機運行和外接PC操作使用的是同一套軟件,不需要再學習另一套軟件,操作使用上更方便;

●具有GPS,IRIG-B,IEEE-1588等多種同步對時功能;

●內置Wi-Fi接入功能,可實現用計算機通過無線網絡(luò )控制測試儀,極大方便現場人員的操作;

●支持U盤升級上下位機程序,也可外接計算機,操作更方便;

模擬輸出的電流地In與電壓地Un之間電氣隔離,更加符合測試現場的接線要求。

主要技術參數:

●主機:
功耗:<2000VA ;
交流供電:220V±20% (47~63Hz);直流供電:220V±5%

●電壓源:
交流電壓:0~125V;
直流電壓:0~350V;-175~+175V;
精度:輸出小于2V時,絕對誤差小于2mV;

          2V至量程,相對誤差小于0.1%;

功率:最大功率>60VA/相;直流>100W(滿足所有繼電保護二次PT負載)

●電流源:
交流電流:0~35A;
直流電流:0~20A;-20~+20A;
精度:輸出小于0.5A時,絕對誤差小于1mA;

          0.5A至量程,相對誤差小于0.1%;
功率:0.5A:最大負載大于18.0Ω;
          30A:最大負載大于0.30Ω(滿足所有繼電保護二次CT負載)

●輸出頻率:
范圍: 10~1000HZ ;10~2500HZ(選配) ;

誤差:10HZ~65HZ,不超過0.001HZ ;

          65HZ~450HZ,不超過0.01HZ;

          450HZ~1000HZ,不超過0.02HZ

分辨率:0.001HZ

●相位:
范圍:±360o ;誤差:<0.2o ;分辨率:0.1o

●輔助直流:
110/220VDC可切換,功率>100W ,精度0.5%

●開關量:
八對開入量:可接空節點及帶電位節點(0~250V/0.5A);
兩對通用開出量;四對快速開出量(反應時間<100μs)

對時功能:支持GPS/北斗(選配)、IRIG-B、IEEE-1588對時

●重量及尺寸:
整機重量: <18.8Kg;整機尺寸:390mm*200mm*380mm(長×寬×高)

配置/型號

AQ990

AQ660

AQ460

AQ430

AQ330

D/A路數同時輸出

18路

12路

10路

7路

6路

交流電壓輸出

9×125V

6×125V

4×125V

4×125V

3×125V

直流電壓輸出

9×175V

6×175V

4×175V

4×175V

3×175V

交流電流輸出

9×35A

6×35A

6×35A

3×35A

3×35A

直流電流輸出

9×20A

6×20A

6×20A

3×20A

3×20A

整機重量

18.8Kg

15.8Kg

14.8Kg

12.8Kg

11.8Kg
