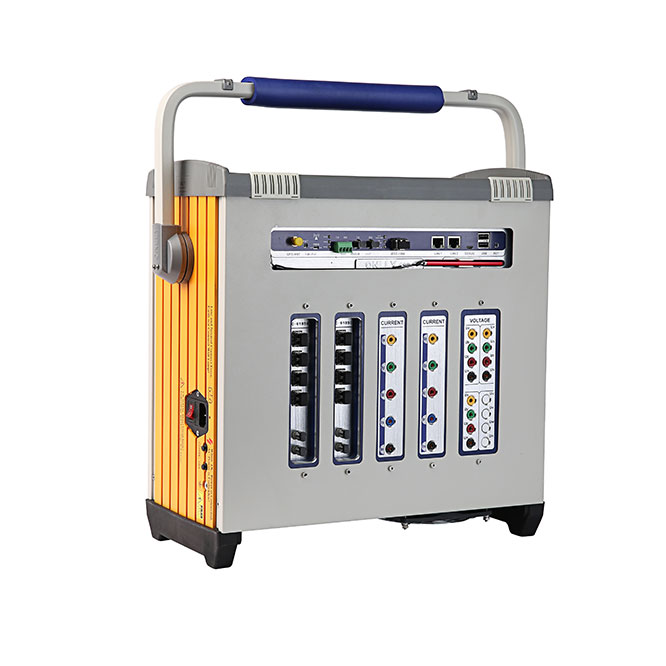

BQ系列智能數模一體繼電保護測試儀
BQ系列智能數模一體繼電保護測試儀
功能特點
●嚴格意義上的數模一體機，真正實現了數字信號與模擬信號同步輸出；
●“內嵌工控機+10.4寸觸摸屏”，支持脫機操作，體積小巧，便于攜帶；
●最高配置9路125V電壓+6路35A電流功放輸出，所有電壓、電流相均可同時帶載輸出；
●支持同時收發多路符合IEC61850-9-1，IEC61850-9-2，IEC60044-7/8（FT3）規范的采樣值（SMV）報文和GOOSE報文；
●最高配置具有10對LC光纖以太網接口（可任意配置為9-1/9-2的SMV發送端或GOOSE發送接收端），10個FT3光纖接口（8個發送，2個接收），支持24路獨立的SMV通道映射；
●可測試電壓電流采樣，開關跳閘或GOOSE跳閘保護裝置；也可測試SMV采樣，開關跳閘或GOOSE跳閘保護裝置。
●(可選)支持高達50次諧波輸出，可同時疊加間次諧波，方便測試高壓直流濾波器等保護裝置；
●支持8路光功率測試；
●USB接口功能更加完善，支持外接鼠標、鍵盤，識別U盤等，滿足多種需求；
●采用雙網口，自動測試不需外接交換機，現場操作更方便；
●脫機運行和外接PC操作使用的是同一套軟件，不需要再學習另一套軟件，操作使用上更方便;
●具有GPS，IRIG-B，IEEE-1588等多種同步對時功能；
●內置Wi-Fi接入功能，可實現用計算機通過無線網絡(luò )控制測試儀，極大方便現場人員的操作；
●支持U盤升級上下位機程序，不需外接計算機，操作更方便；
●模擬輸出的電流地In與電壓地Un之間電氣隔離，更加符合測試現場的接線要求。
●程序可提供高達60個狀態進行測試，所有狀態均可由用戶自由設置；各狀態下的開出量的開合能自由控制，用于模擬保護出口接點的動作情況，尤其方便于故障錄波器的獨立調試；支持多次重復試驗，記錄多次結果的功能；支持階梯變化；支持設置各自通道頻率的線性變化；
●能夠對標準的COMTRADE格式的故障錄波數據進行回放，可以查看原始錄波文件波形，支持開出量回放及開入量記錄，無需通過外接計算機進行操作；
●有專用的不靈敏零序和自動重合閘及后加速定值校驗菜單，可定性分析保護動作的靈敏性和可靠性，滿足用戶更多的測試需求；
●提供了保護的阻抗特性編輯功能：可通過模板導入，也可以自定義；極大方便用戶進行調試；
●能夠對各種發電機、變壓器、母差等差動保護的比例制動和諧波制動特性進行搜索和檢驗，支持邊界搜索和定點測試，支持二分法搜索和單向搜索，滿足用戶更多的需求；
●可以直接和保護裝置進行通訊，讀取保護定值、采樣值、保護報告等信息，以及修改保護定值、投退控制字及軟壓板等操作；
●支持內嵌自動測試軟件系統，為繼電保護裝置檢驗提供一個規范化、標準化和高效率的解決方案；
●提供測試模板的開發平臺，客戶可以根據需求進行測試模板的定制與二次開發。
技術參數
技術指標 | BQ990 | BQ960 | BQ660 | BQ460 | BQ430 | |
供電電源 | AC 220V±20%（47～63Hz），DC：220V±5%，總功耗<2000VA | |||||
支持協議 | IEC61850-9-1/9-2，IEC60044-7/8（FT3），GOOSE | |||||
電 壓 源 | 交流電壓 | 9x（0～125）V 0～300V（選配） | 9x（0～125）V 0～300V（選配） | 6x（0～125）V 0～300V（選配） | 4x（0～125）V 0～300V（選配） | 4x（0～125）V 0～300V（選配） |
交流電壓準確度 | 2V以下，絕對誤差小于2mV；2V至滿量程，相對誤差小于0.1% 相對誤差＜0.05%（可選配） | |||||
交流電壓功率 | 輸出額定電壓時，功率不小于30VA；輸出最大電壓時，功率不小于60VA； 所有電壓相可同時帶載輸出 | |||||
直流電壓范圍 | 0～350 V（L-L）； -175～+175 V（L-N） | |||||
直流電壓準確度 | 5V以下，絕對誤差小于10mV； 5V至滿量程，相對誤差小于0.2% | |||||
直流電壓功率 | 在±350VDC，輸出功率＞100W；在±125VDC，輸出功率＞60W，所有電壓相可同時帶載輸出 | |||||
電 流 源 | 交流電流 | 9x（0～35）A | 6x（0～35）A | 6x（0～35）A | 6x（0～35）A | 3x（0～35）A |
交流電流準確度 | 0.5A以下，絕對誤差小于1mA；0.5A至量程，相對誤差小于0.1% 相對誤差＜0.05%（可選配） | |||||
交流電流功率 | 0.5A：最大負載大于18.0Ω；30A：最大負載大于0.30Ω （滿足所有繼電保護二次CT負載）所有電流相可同時帶載輸出 | |||||
直流電流范圍 | （0～20）A | |||||
直流電流準確度 | 1A以下，絕對誤差小于2mA；1A至滿量程，相對誤差小于0.2% | |||||
直流電流功率 | 單相功率＞200W所有電流相可同時帶載輸出 | |||||
光 纖 以 太 網 接 口 | 傳輸網絡(luò ) | 100Base-FX (100M全雙工光纖網絡(luò )) | ||||
傳輸端口數量 | 5對 | 10對 | 8對 | 8對 | 6對 | |
傳輸端口類型 | 標準LC接口（可任意配置為9-1/9-2的SMV發送端或GOOSE發送接收端） | |||||
傳輸介質 | 50/125μm 或 62.5/125μm多模光纖，波長1310nm，有效傳輸距離＞1公里 | |||||
FT3 光纖接口 | 傳輸網絡(luò ) | 實時快速單向光纖傳輸網絡(luò )，傳輸速率最大支持20M | ||||
傳輸端口數量 | 5個（4個發送，1個接收） | 10個（8個發送，2個接收） | 8個（6個發送，2個接收） | 8個（6個發送，2個接收） | 6個（4個發送，2個接收） | |
傳輸端口類型 | 標準ST接口 | |||||
傳輸介質 | 62.5/125μm多模光纖，波長850nm,有效傳輸距離＞1公里 | |||||
同步接口 | 內置GPS | 1個（SMA頭）（可選配） | ||||
IRIG-B接口 | 2個ST光口（IN/OUT），2個電口（IN/OUT） | |||||
IEEE-1588接口 | 1對（LC光口） | |||||
輸出頻率 | 范圍：10-1000Hz；10-2500Hz(可選配)；分辨率：0.001Hz 誤差：10Hz＜f≤65Hz，不超過±0.001Hz； 65Hz＜f≤450Hz，不超過±0.01Hz； 450Hz＜f≤1000Hz，不超過±0.02Hz； | |||||
相位 | 范圍：±360o；誤差：<0.2o；分辨率：0.1o | |||||
開入量 | 八對開入量（電氣隔離），可接空節點及帶電位節點（0～250V） | |||||
開出量（軟件控制） | 數量6對；類型：2對空接點不分極性（電氣隔離） 4對快速開出接點(響應時間＜100μs) 直流容量：Vmax: 250VDC/Imax：0.3A | |||||
無線功能 | 內置Wi-Fi模塊，可無線控制測試儀 | |||||
整機尺寸 | 390mm*200mm*380mm(長×寬×高) | |||||
整機重量 | <18.8Kg | <17.8Kg | <16.8Kg | <15.8Kg | <13.8Kg | |
